ΚΑΤΑΣΚΕΥΗ ΠΟΛΥΕΣΤΕΡΙΚΟΥ DOORPANEL ΣΕ ALFA ROMEO 33

Έκδοση Adobe Reader (κάντε δεξί κλικ και επιλογή “Save Target As” για να την κάνετε download)

Πρόκειται για μία κατασκευή σχετικά απλή η οποία όμως απαιτεί χρόνο και μεράκι. Σκοπός της είναι η αντικατάσταση των μποστινών εργοστασιακών ηχείων (8cm) με άλλα μεγαλύτερα. Η συγκεκριμένη κατασκευή αφορά 13άρια ηχεία αλλά αυτό έχει να κάνει τόσο με την όρεξη του καθενός όσο και με τις απαιτήσεις του…
Η παρούσα κατασκευή είναι η πιο απλή που μπορεί να κατασκευαστεί. Από εκεί και πέρα, αφήστε την φαντασία σας να…οργιάσει!!!

ΥΛΙΚΑ ΠΟΥ ΧΡΕΙΑΖΟΜΑΣΤΕ:

-Ριζόχαρο και χαρτόνι για την χάραξη του αρχικού σχήματος
-Κομμάτια ξύλο(MDF ή φύλλο ελάτης)
-Σέγα
-Τρυπάνι
-Γυαλόχαρτα για φινίρισμα(ξύλου και πολυεστέρα)
-Ξυλοκόλλα
-Πινέλλο
-Καρφιά ή ξυλόβιδες
-Κομμάτι λινάτσα
-Ψαλίδι
-Καρφωτικό χειρός
-Πολυεστερική τρίχα
-Υγρός πολυεστέρας  + σκληρυντής
-Λίγο χρώμα(ντουκόχωμα)
-Κομμάτι δερματίνης…

ΌΡΕΞΗ ΚΑΙ ΥΠΟΜΟΝΗ!!!

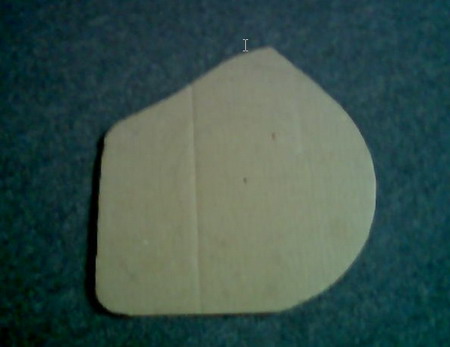

Ξεκινάμε αποτυπώνοντας σε ριζόχαρτο το σχήμα της πόρτας στο σημείο όπου θα τοποθετηθεί η κατασκευή μας.Στην συνέχεια αποτυπώνουμε το σχήμα σε σκληρό χαρτόνι όπως φαίνεται στις εικόνες παραπάνω(ότι σχήμα αποφασίσουμε ότι ταιριάζει). Μετά χαράσουμε στο κέντρο περίπου έναν κύκλο με διάμετρο όση και η εσωτερική του ηχείου ή των ηχείων που έχουμε επιλέξει να τοποθετήσουμε. Μετά άλλον ένα περίπου με 2 εκατοστά μεγαλύτερη διάμετρο για να πατήσει το κάλλυμα του ηχείου.

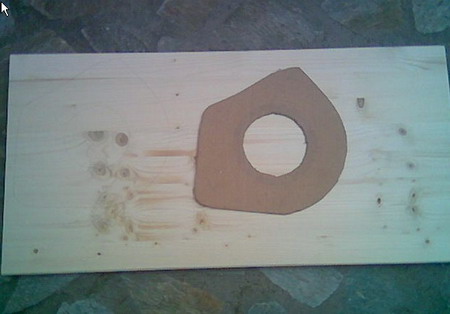

Αφαιρούμε τον εσωτερικό κύκλο και αποτυπώνουμε το σχήμα στο ξύλο της επιλογής μας (εδώ φύλλο ελάτης)Με την βοήθεια της σέγας κόβουμε το κομμάτι που χαράξαμε επί 2…

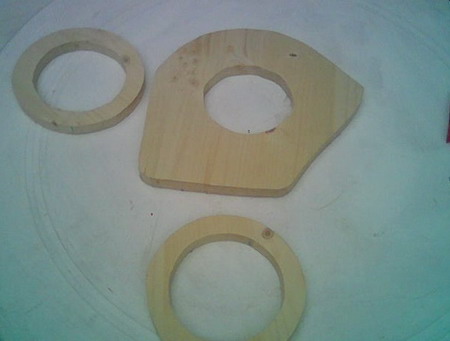

Στην συνέχεια κόβουμε 2 δακτύλιους με εσωτερική και εξωτερική διάμετρο αυτές που χαράξαμε στο χαρτόνι. Τοποθετούμε τους δακτύλιους τον έναν πάνω στον άλλο ως εξής…

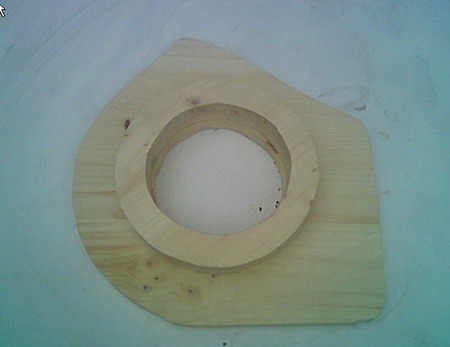

…Οπότε θα έχουμε κάτι τέτοιο.

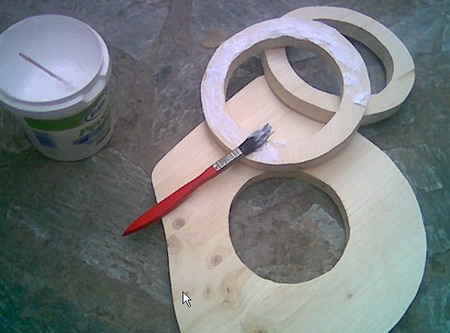

Για καλύτερη στήριξη βάζουμε ξυλόκολλα ανάμεσα στις ενώσεις των κομματιών και μετά καρφώνουμε ή βιδώνουμε. ΠΡΟΣΟΧΗ εδώ γιατί το φύλλο ελάτης είναι ευαίσθητο και ανοίγει εύκολα με το βίδωμα..

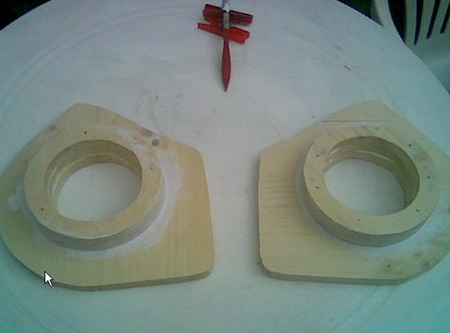

Εδώ βλέπουμε τα δύο κομμάτια κολλημένα και καρφωμένα. Αφού στεγνώσει η κόλλα, παίρνουμε…

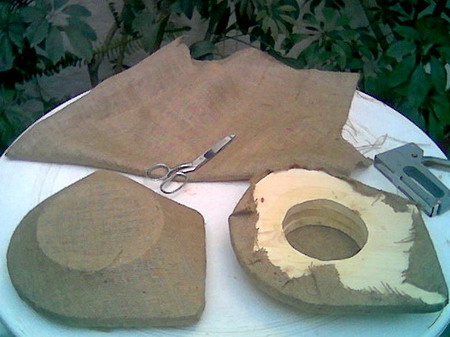

κομμάτι λινάτσα ( ή άλλο ύφασμα), και το εφαρμόζουμε με την βοήθεια καρφωτικού όπως φαίνεται στην εικόνα όσο γίνεται πιο τεντωμένα. Δηλαδή τεντώνουμε από το επάνω μέρος και καρφώνουμε σταδιακά στο πίσω μέρος της κατασκευής…

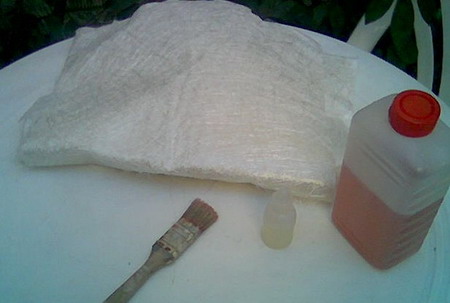

Μετά παίρνουμε την πολυεστερική τρίχα και τον υγρό πολυεστέρα και …

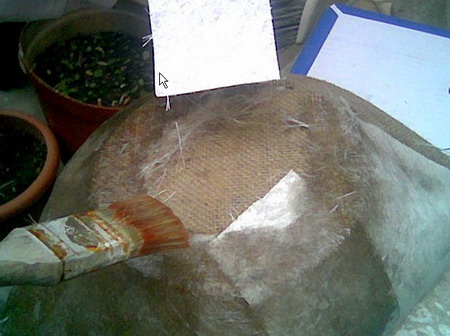

…αρχίζουμε να καλύπτουμε την κατασκευή σταδιακά με μικρά κομμάτια με την βοήθεια ενός πινέλου. ΔΕΝ ΞΕΧΝΑΜΕ ΝΑ ΦΟΡΕΣΟΥΜΕ ΓΑΝΤΙΑ. ΕΠΙΣΗΣ Η ΕΡΓΑΣΙΑ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΙ ΣΕ ΑΝΟΙΧΤΟ ΧΩΡΟ. ΕΠΙΜΕΝΩ ΣΕ ΑΥΤΑ ΤΑ ΔΥΟ…ΠΡΟΣΟΧΗ στην ποσότητα σκληρυντή που θα βάλετε στον υγρό πολυστέρα. 3-4 σταγόνες είναι αρκετές για μια ποσότητα όσο περίπου είναι ένα ποτήρι νερού, εννοείτει ότι το μίγμα υγρού πολυεστέρα και σκληρυντή θα κατασκευάζεται σταδιακά σε άλλο δοχείο και όχι μονομιας στο μποκάλι του υγρού γιατί έτσι θα χάσουμε όλο το υλικό και δεν θα μπορέσουμε να το ξαναχρησιμοποιήσουμε…
Σημείωση: τον κενρτικό κύκλο ΔΕΝ τον καλύπτουμε με πολυστέρα!!!

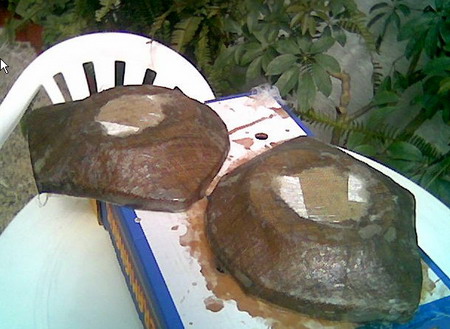

Εδώ βλέπετε και τα δύο κομμάτια πολυστερωμένα… Αφού τα αφήσουμε να στεγώσουν (μία μέρα +), τα τρίβουμε ΚΑΛΑ και ανοίγουμε την κεντρική τρύπα…

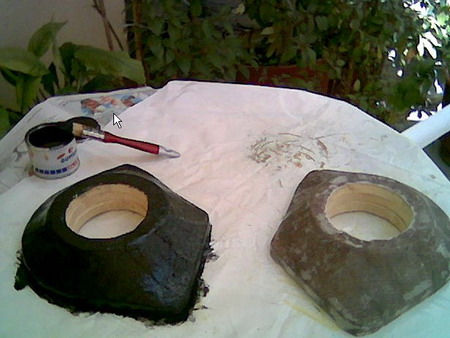

…και βάφουμε την κατασκευή για να ΄΄δέσει΄΄ ο πολυεστέρας καλύτερα. Στο σημείο αυτό έχουμε δύο επιλογές:
-ή ντύνουμε την κατασκευή με δερματίνη ή δέρμα
-ή πηγαίνουμε τα κομμάτια σε φανοποιό και τα στοκάρει,τα πλαστικοποιεί και τα βάφει στο χρώμα που μας αρέσει (αν κάποιος έχει γνώσεις καλύτερα να το κάνει μόνος του…!!!)

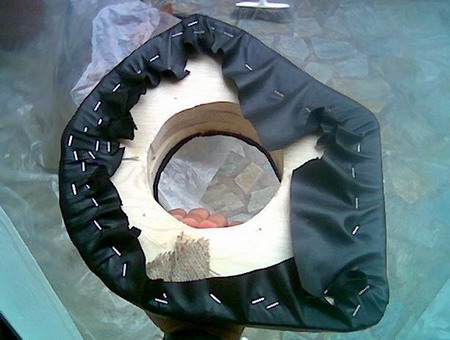

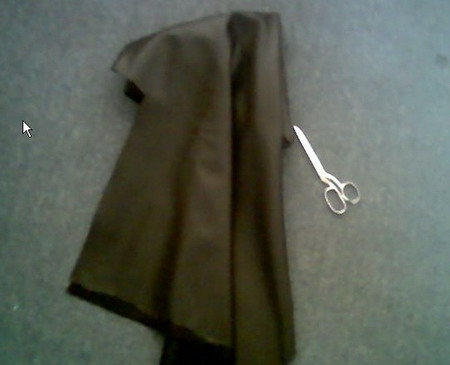

Εγώ επέλεξα να τα ντύσω με δερματίνη για να αποκτήσουν εργοστασιακή όψη και να μην δείχνουν ξένα με το εσωτερικό του αυτοκινήτου…

Η κάλυψη με δερματίνη γίνεται όπως και προηγουμένως με την λινάτσα..

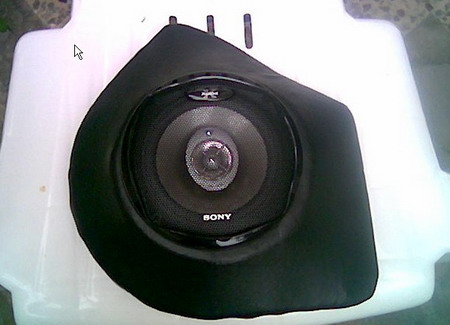

Ορίστε το αποτέλεσμα με το ηχείο τοποθετημένο…

Αφού λοιπόν αφαιρέσουμε τα πλαστικά της πόρτας, προσαρμόζουμε το doorpanel και το βιδώνουμε από πίσω με 5-6 βίδες (+ ροδέλες) αφού ανοίξουμε μια μικρή τρύπα στην επένδυση για να περάσουν τα καλώδια…

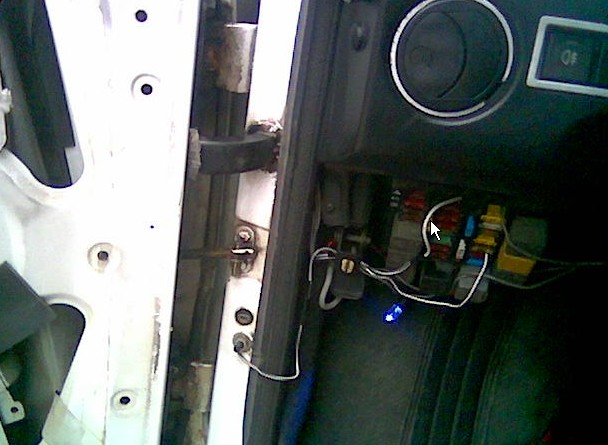

Τώρα, στο τελευταίο κρίσιμο κομμάτι της κατασκευής. Τα καλώδια θα περαστούν στην πόρτα από το σημείο που παιρνούν και τα καλώδια των ηλεκτρικών παραθύρων και το κεντρικού κλειδώματος (είτε εσωτερικά έιτε εξωτερικά από τον τετραγωνικό καμπύλο σωλήνα που φαίνεται  πάνω αριστερά στην φωτογραφία ). Προσέχουμε έτσι ώστε τα καλώδια να τοποθετηθούν με τέτοιο τρόπο που να μην εμποδίζουν κανένα κινούμενο μέρος εσωτερικά της πόρτας…ΠΡΟΣΟΧΗ και πάλι…Στην συνέχεια τοποθετούμε με προσοχή την επένδυση και…

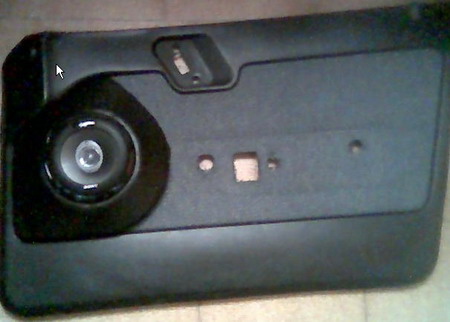

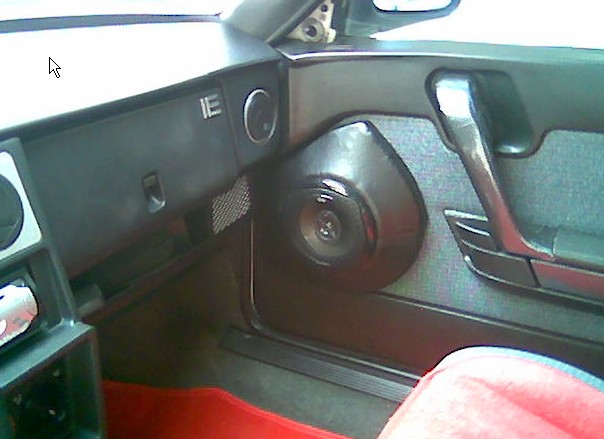

…ορίστε το αποτέλεσμα. Αν κάποιος θέλει ποιοτικότερη δουλεια μπορεί πριν επανατοποθετήσει τις επενδύσεις, να ντύσει την πόρτα εσωτερικά με φύλλο DYNAMAT για καλύτερη διαχείριση του ήχου…

Συγχωρέστε με για την κακή ποιότητα των φωτογραφιών. Ελπίζω τα βήματα να είναι κατανοητά. Αν κάποιος χρειαστεί βοήθεια …pm ή τηλέφωνο!!!

Κλέινοντας, να αναφέρω ότι το κόστος της κατασκευής (χωρίς ηχεία) ανέρχεται (ενδεικτικά) στα …30 euro…!!!

Λουκάς.
